Водяной охладитель Shuft WHR-W 700х400/3
Водяные воздухоохладители серии WHR-W предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используется вода. Корпус охладителей выполнен из оцинкованного стального листа.

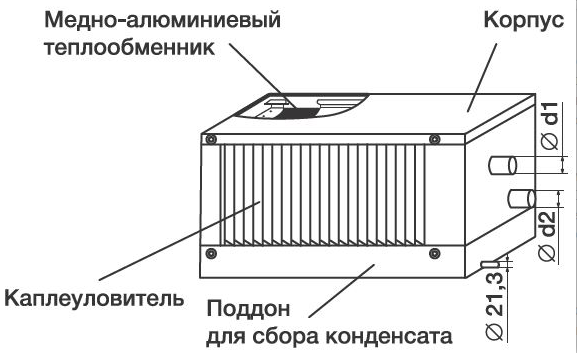

Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление —16 бар.
Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.
Особенности и преимущества Shuft WHR-W 700х400/3:
- Прочный корпус из оцинкованной стали
- Шаг оребрения 2,1 мм
- Устанавливаются непосредственно в канал
- Медно-алюминиевый теплообменник
- Наружная поверхность дренажного поддона покрыта теплоизолированным материалом
- Встроенные патрубки для отвода воздуха и слив теплоносителя
- Изготавливаются в восьми типоразмерах и стандартно имеют 3-рядное исполнение.
